DAXPRO学院 | 通过电压降校核降低施工成本


      随着国民经济的快速进展,对电力的需要量也越来越大,由于前几年国家对电力项目建设掌握偏紧,致使电力短缺局面较为严峻,拉闸限电屡见不鲜,制约了国民经济的进展影响了人民的日常生活。


      电力建设是资金密集型的建设项目,建设周期较长,自动化水平较高。随着电力项目的建设,市场竞争日益激烈如何加强电力工程建设项目成本管理,掌握工程成本支出是投资者普遍关怀的问题。




      电力工程建设成本管理是在确保工程质量、工程进度、施工平安、施工工艺等各项建设指标要求的前提下,对电力项目建设过程中所发生的设备购置费、建筑工程费、安装工程费、勘察设计费、建设用地费、监理费、项目建设管理费等其他待摊建设成本,通过工程预算、施工组织、过程掌握和科学调度等手段,尽而达到企业预定的建设成本目标,并大限度地降低工程建设支出的一种系统的、科学的管理活动,它主要通过技术管理、经济管理以达到项目建设预定目标。


     今天就浅谈一下如何通过电压降校核降低施工成本。


     以大橡木重庆某实验室项目为例:




     该项目分为一期、二期工程,其中废水处理设备的设计安装要求:


     30KW/380V,功率因数0.8,电缆规格120*3+95*1,长度400米(配电箱电源在一期,废水处理设备在二期);


     显然:第一感觉30KW/380V的设备用120mm²电缆过大,400米电缆有点过长,经现场校核发现,设计没有问题,有问题的是太浪费,施工成本过大;

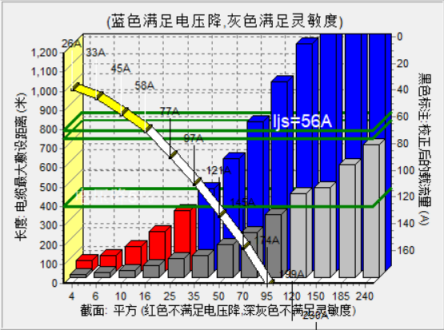

计算结果: 截面 S = 120 平方
弯曲半径 R = 880 mm 电缆重量 W = 4833 kg/km
计算功率 Pjs = 30 kw 计算电流 Ijs = 56.98A
功率因素 Cos = 0.80 相位 : 三相   校正系数 = 0.70


1、按线路压降选择时,截面 S = 35 平方 满足
计算电压降 U% = 4.665 % <  线路允许电压降 = 5.00 %
U%= (0.5013x0.80+0.0800x1)x56.98x400x1.732/380*10


2、按灵敏度选择时,截面 S = 120 平方 满足
线路允许长度 L = 220V/(线路相保阻抗x1.3x自动开关整定电流x瞬动倍数 > 400.0m
688.7m = 220V/(0.6174x1.3x63Ax10) > 400.0m
注意:此计算未考虑上级系统,实际电缆长度可能会更短,截面要增加一档。


3、按整定电流选择时,截面 S = 25 平方 满足
A、校正后载流量=样本载流量x校正系数x样本温度/环境温度
77.70 A=111.00Ax0.70x25.00/25
B、校正后载流量/1.1 > 自动开关整定电流
77.70A/1.1=70.64A>63A


电压降原理及计算公式
     电压降的公式:∆U=2*I*R,其中I为电流安培A,R为电缆电阻:欧姆Ω,允许电压降∆U≤5%U

      电流I=P/(K*U*COSϕ),其中P为功率KW,U为电压V(380V:K取√3/220V,K取1),COSϕ为功率因数0.8,此案例的计算电流 Ijs = 56.98A
      电阻R=ρ*L,其中ρ为电阻率:铜为0.018Ω.㎜²/m,铝为0.0283Ω.㎜²/m,L为线缆长度:m;此案例的计算电阻 R = 7.2Ω
      该案例的电压降为:∆U=2*I*R=41.0256>19V,显然电压降超标;
      降本措施选择:调高电压、加大线缆、选用两条小一号线缆,但均不经济:经现场考察,二期富余功率95KW,二期配电房规划,离废水处理设备100米左右。




     经重新测算后,与业主沟通新方案,提出只要使用35㎜²电缆*100米即可,代替120㎜²电缆*400米,可大大节约了投资成本,经设计院校核,通过新方案;

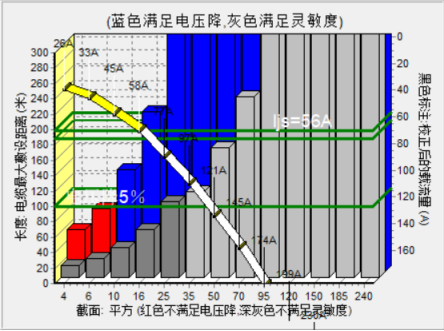

计算结果:截面 S = 35 平方
弯曲半径 R = 572 mm 电缆重量 W = 1591 kg/km
计算功率 Pjs = 30 kw 计算电流 Ijs = 56.98A
功率因素 Cos = 0.80 相位 : 三相   校正系数 = 0.70


1、按线路压降选择时,截面 S = 10 平方 满足
计算电压降 U% = 3.791 % <  线路允许电压降 = 5.00 %
U%= (1.7544x0.80+0.0940x1)x56.98x100x1.732/380*10


2、按灵敏度选择时,截面 S = 35 平方 满足
线路允许长度 L = 220V/(线路相保阻抗x1.3x自动开关整定电流x瞬动倍数 > 100.0m
688.7m = 220V/(2.4046x1.3x63Ax10) > 100.0m
注意:此计算未考虑上级系统,实际电缆长度可能会更短,截面要增加一档。


3、按整定电流选择时,截面 S = 25 平方 满足
A、校正后载流量=样本载流量x校正系数x样本温度/环境温度
77.70 A=111.00Ax0.70x25.00/25
B、校正后载流量/1.1 > 自动开关整定电流
77.70A/1.1=70.64A>63A
