DAXPRO学院 | 反向支撑及转换层处理


     吊顶是常见的装修方式,然而在吊顶时,经常听到反支撑或转换层。那么它们在实际应用中的规范以及做法是什么?


一、什么是反支撑/转换层?


     转换层和反支撑的概念很类似,反支撑的性能,通常会用于重的吊顶,如工业厂房洁净车间,高度高,吊顶中间做为检修层。而转换层提供大的空间和入口


     反支撑要求主龙骨距离不可大于300毫米,超长需加吊杆。而转换层需要转换结构和结构轴线结合


     反支撑当遇到负风压可上移,防止面积变形。而转换层可进行结构转换


     那什么情况下需要用到反支撑/转换层?

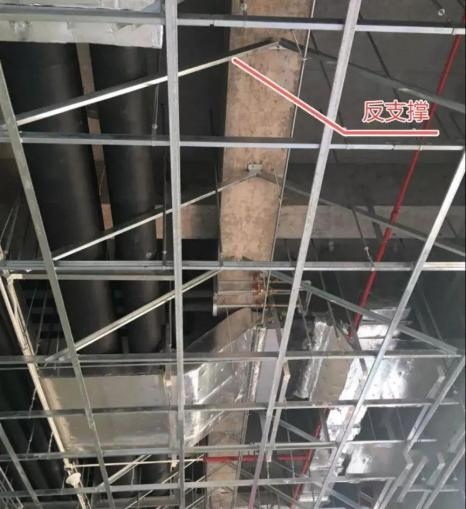

反支撑


     当吊顶吊筋长度大于 1.5m 且小于 3.0m 时,应按规范要求设置反向支撑;




转换层


     当吊顶内部空间大于 3.0m 时,  (或反支撑垂直长度>1500mm 时) 应该设置转换层。


注:当吊杆与设备相遇时应调整并增设吊杆, 吊顶面积较大时,吊顶设备排布 复杂不建议使用反支撑。


二、反支撑/转换层的标准做法


     反支撑做法有:主龙骨拉结法、吊杆通长拉结法、倒三角法。
     转换层做法有:钢架转换层、吊杆+钢架转换层。


反支撑做法

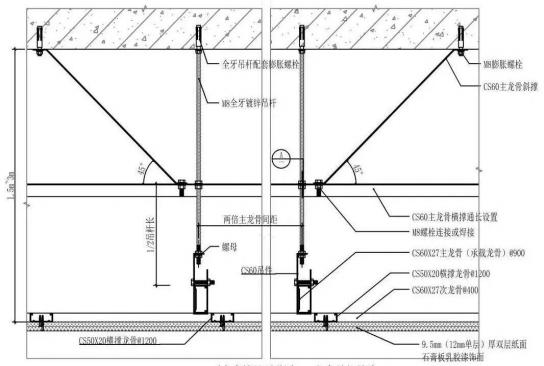

主龙骨拉结法

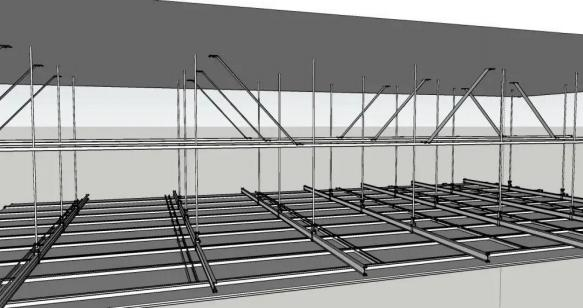

△反向支撑吊顶详图-主龙骨拉结法


适用于:
吊杆长度超过 1.5m 且小于 3m 时。


具体做法:
在 CS60 主龙骨横撑底边每隔主龙骨间距打孔,M8 全牙吊杆穿过,位置确定后 上下螺母固定。


CS60 主龙骨斜撑每隔两倍主龙骨间距相向设置;当吊杆长度超过 1.5m 且小于 2m 时,适当采用 CS50 主龙骨。

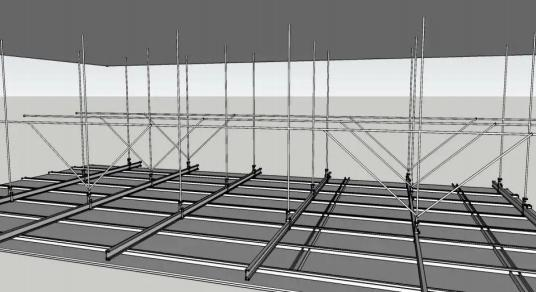

吊杆通长拉结法

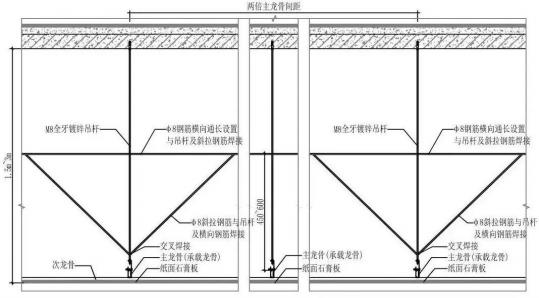

△反向支撑吊顶详图- 吊杆通长拉结法


适用于:
吊杆长度超过 1.5m 且小于 3m 时。


具体做法:
斜拉钢筋每隔两倍主龙骨间距设置。8 横向钢筋、斜拉钢筋及其与 M8 全牙吊 杆焊接处须做防锈处理。


8 钢筋可用 M8 全牙吊杆替代,但焊接处需做防锈处理。

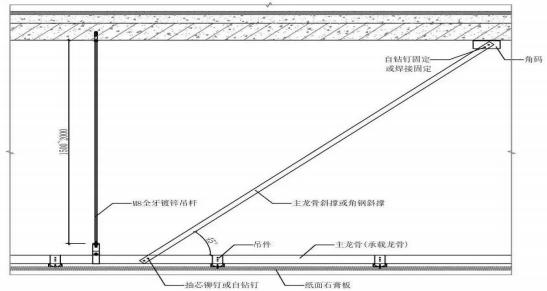

倒三角法

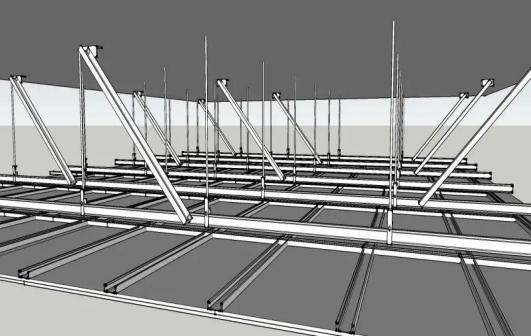

△反向支撑吊顶详图-倒三角法


适用于:
吊杆长度超过 1.5m 且小于 2m 时。


注意事项:
安装间距在 2m 以内,围绕某一中心呈梅花形分布,且不应设置在同一直线上。


转换层做法

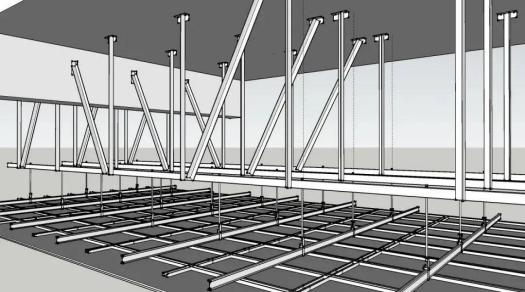

钢架转换层

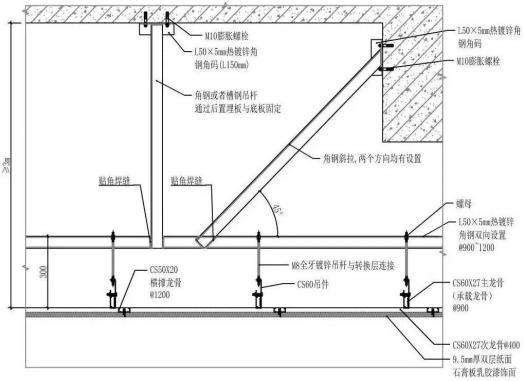

△转换层构造做法


安装注意事项:
     转换层的吊杆采用角钢、槽钢等刚性构件,杆端与楼板底面可靠连接。


     为保障转换层的稳定,应有斜向撑与混凝土梁侧、墙侧可靠连接,纵横向均 应设置。


     无法与梁侧、墙侧连接时,应在吊杆间设置交叉拉杆,纵横向均应设置。

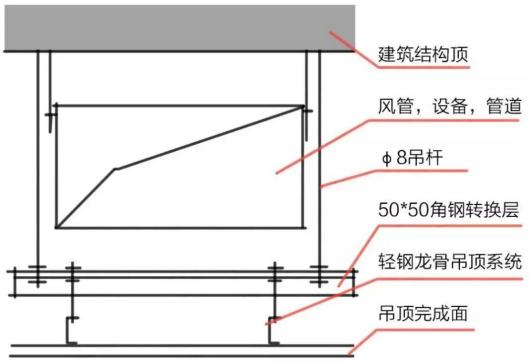

吊杆+钢架转换层

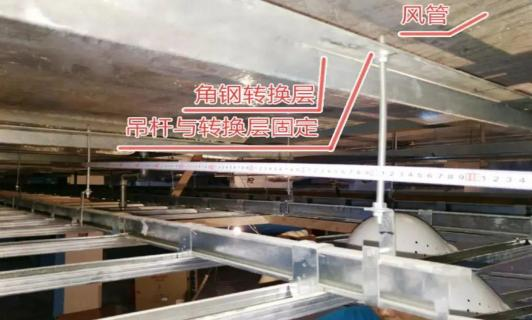

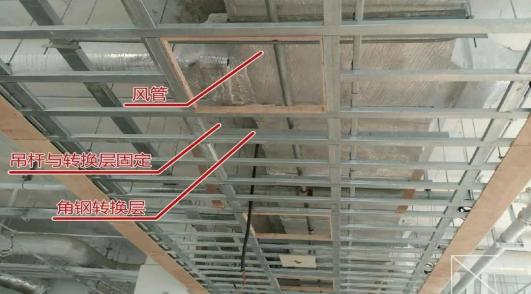

△遇到风管时,吊杆的处理办法


     反支撑/转换层的做法就是为了让吊杆的长度不大于 1500mm ,那么转换层的做法也可以做成:吊杆+角钢+吊杆,这种做法相对全钢架转换层更节约成本,实际应用中更灵活。



三、总结
反支撑和转换层是为了:
1.缩短吊杆长度保证吊顶安全;
2.方便吊顶空间内设备管道的排布;而设置的建筑构件。


其中:
当吊顶吊筋长度大于1.5m且小于3.0m时,应按规范要求设置反向支撑;
当吊顶内部空间大于3.0m时,(或反支撑垂直长度>1500时)应该设置转换层。
